Eerste in Nederland: constructief herstel met geheugenstaal

Vogel heeft in Rotterdam vloerbalken constructief hersteld door een innovatieve vorm van externe voorspanning toe te passen.

Constructieve betonschade

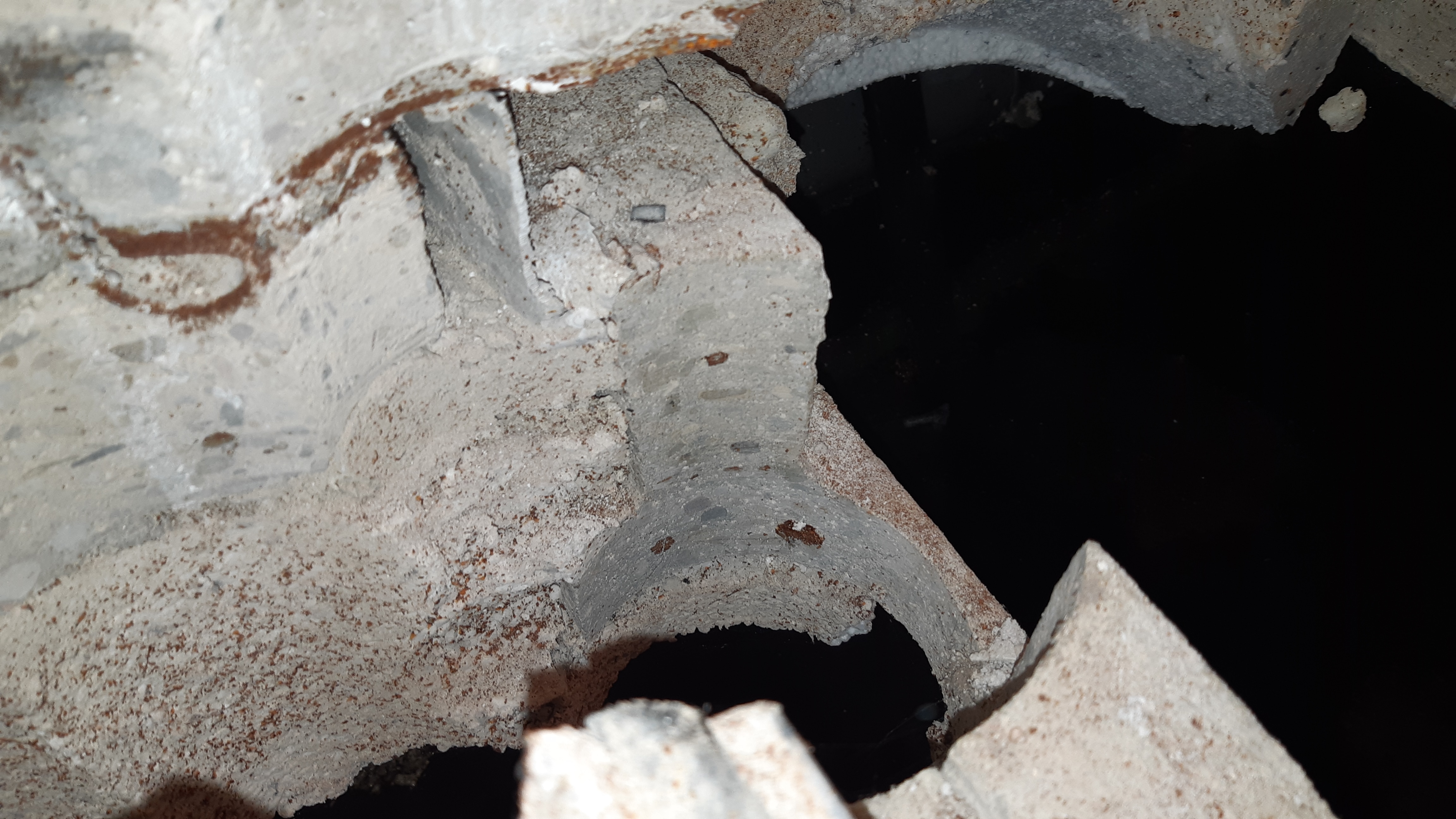

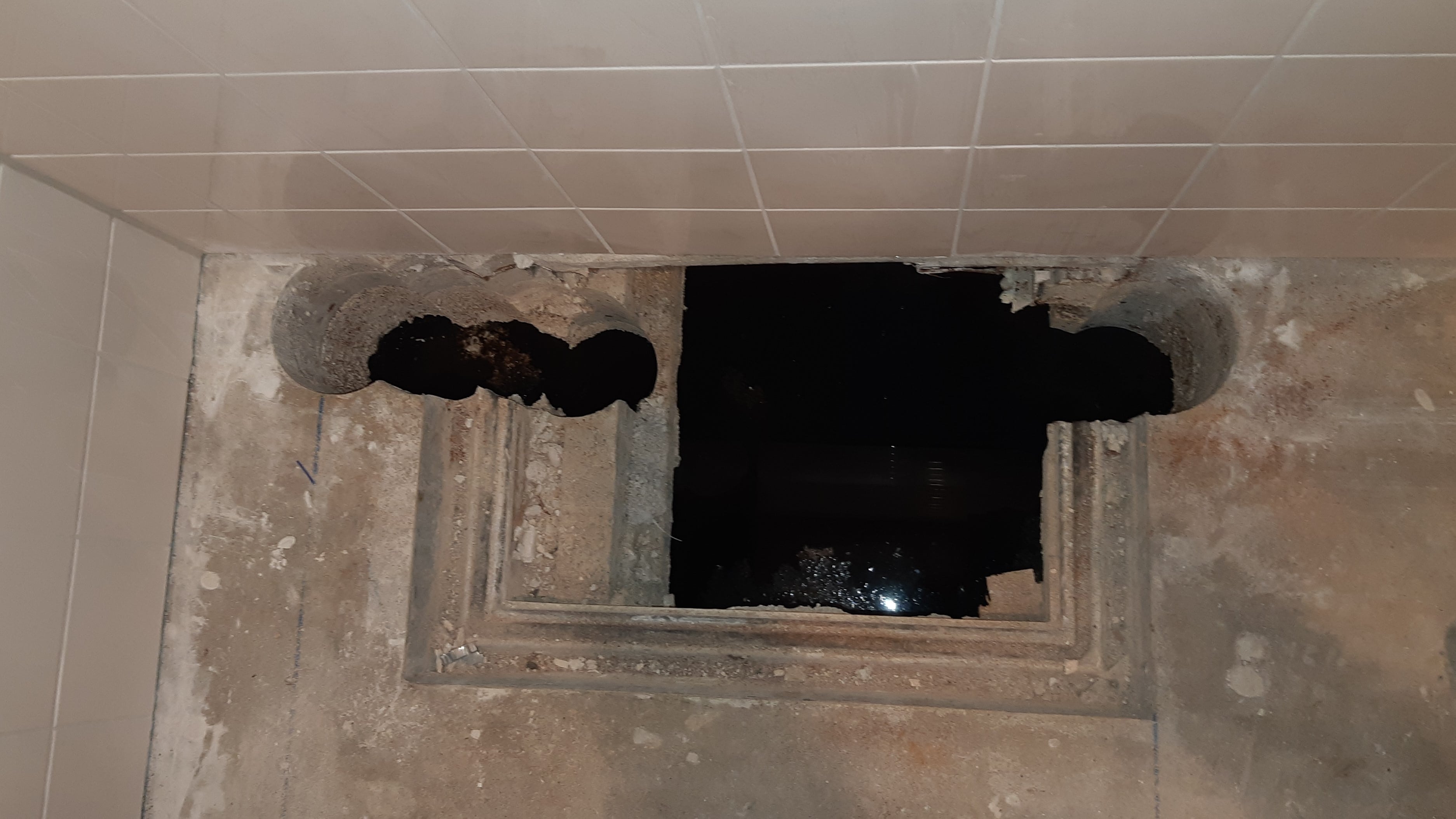

Bij werkzaamheden aan de begane grondvloer van het kantoorpand Eastpoint in Rotterdam zijn vloerbalken doorboord en daarbij zijn ook de voorspanstrengen in de balken geraakt waardoor de balken constructief niet meer voldeden. Vogel is gevraagd een ontwerp te maken voor het constructief herstel van de vloerbalken.

Geheugenstaal

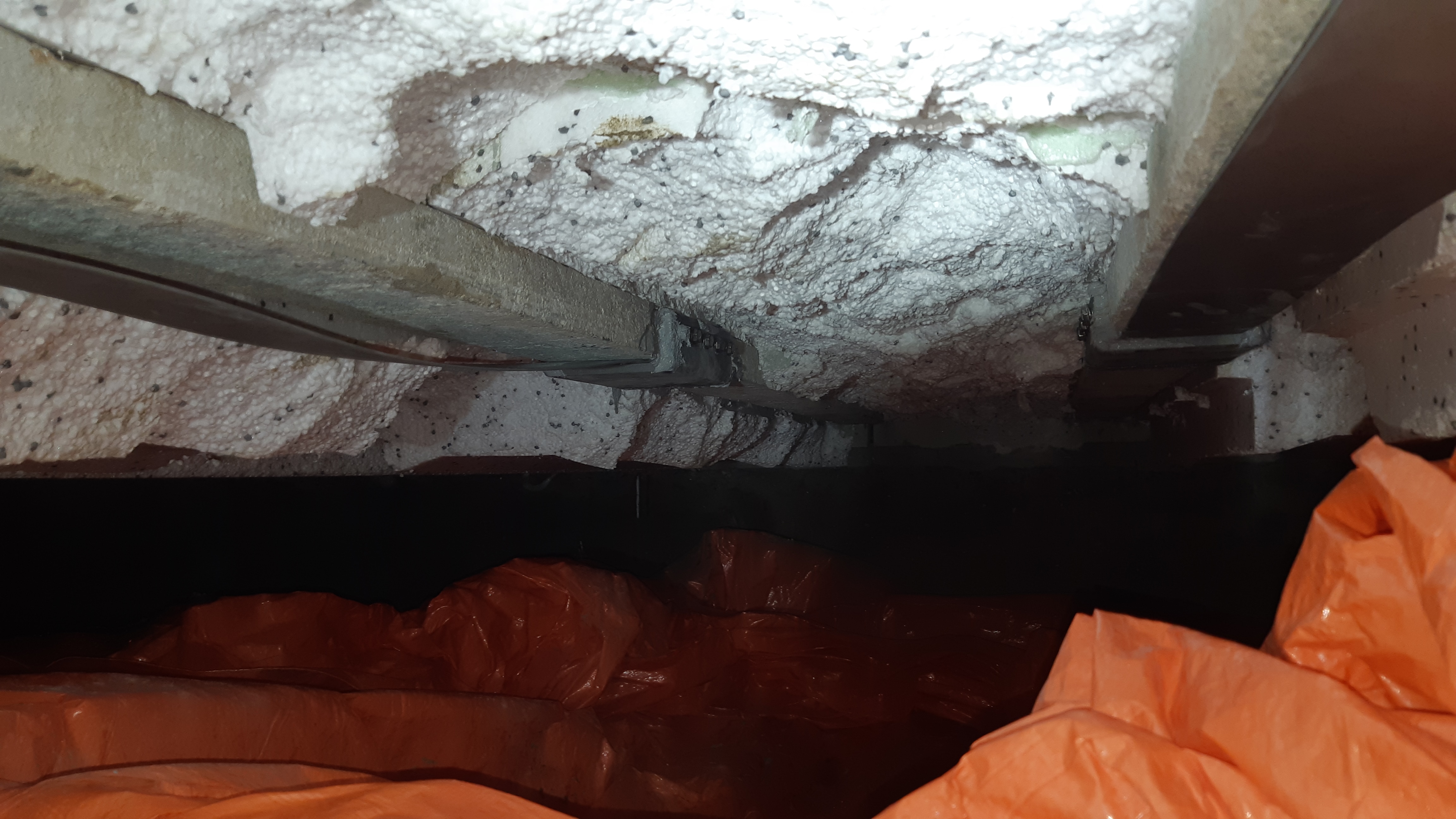

Vanwege de beperkte bereikbaarheid van de kruipruimte en de grote overspanning van de balken is er gekozen voor een innovatieve oplossing. Het draagvermogen van de vloer is hersteld door het aanbrengen van geheugenstaal in de vorm van stalen lamellen. Deze lamellen keren terug vanuit de uitgerekte vorm naar hun oorspronkelijke vorm door verhitting. Bijkomend voordeel van de lamellen is dat deze flexibel zijn en gemakkelijk te plaatsen zijn op moeilijk bereikbare plaatsen zoals kruipruimtes.

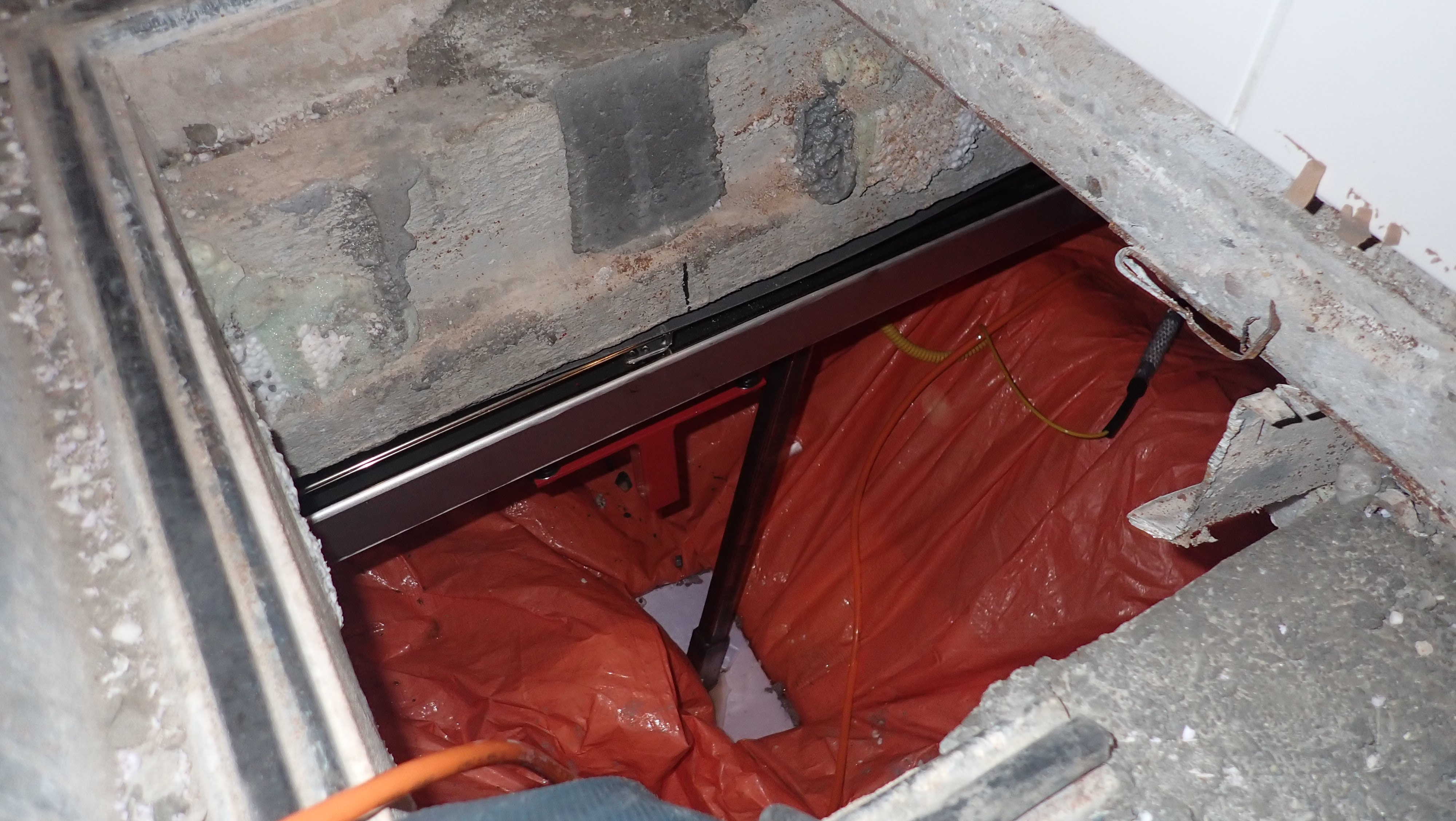

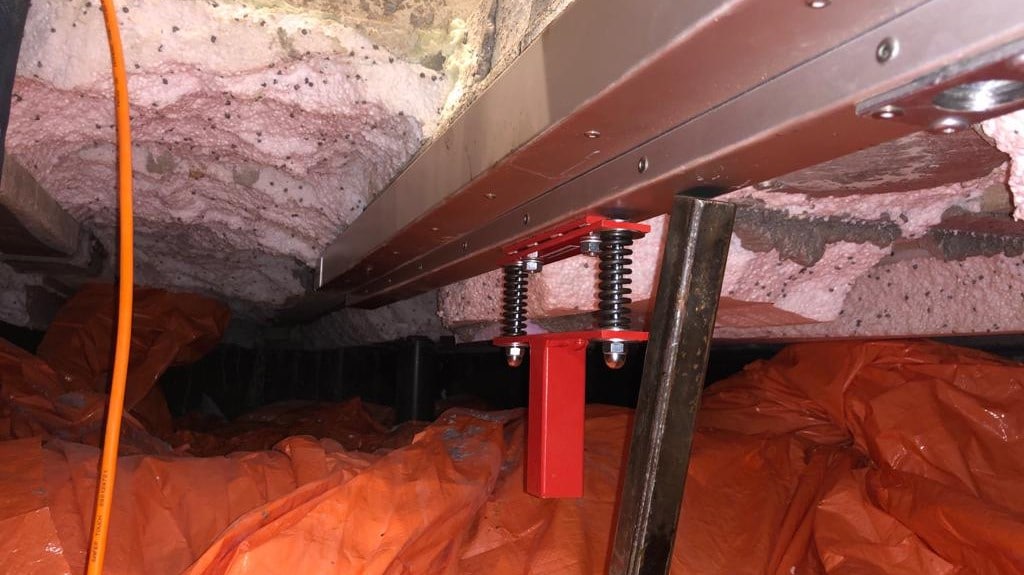

In samenwerking met de leverancier Re-fer is de versterking ontworpen. De boorgaten zijn hersteld met reparatiemortel alvorens de lamellen in uitgerekte vorm onder de vloer zijn aangebracht en verankerd. De lamellen zijn geactiveerd door verhitting met een infraroodheater. Door de lamellen aan de uiteinden te verankeren, is de voorspanning in de balken teruggebracht.

Door het toepassen van geheugenstaal in de vorm van lamellen is in een kort tijdsbestek de dragende functie van de vloerbalken hersteld zonder noemenswaardige overlast.
